AriStim est un générateur ARINC 429 connecté via Bluetooth à un smartphone.
La fonction générateur est disponible sur AriStim perturbateur en version d’essai (limitée à quelques heures d’utilisation) et en version complète payante, consulter la section Prix et disponibilité.
Cet outil permet la génération de chaque label / SDI d’une ligne ARINC aussi bien HIGH SPEED que LOW SPEED. AriStim génère les labels modifiés sur la sortie TX certifiée Holt® ARINC 429.
L’application mobile Android AriStim disponible gratuitement sur Google Play, permet d’utiliser AriStim en en mode PERTURBATEUR ou GENERATEUR.

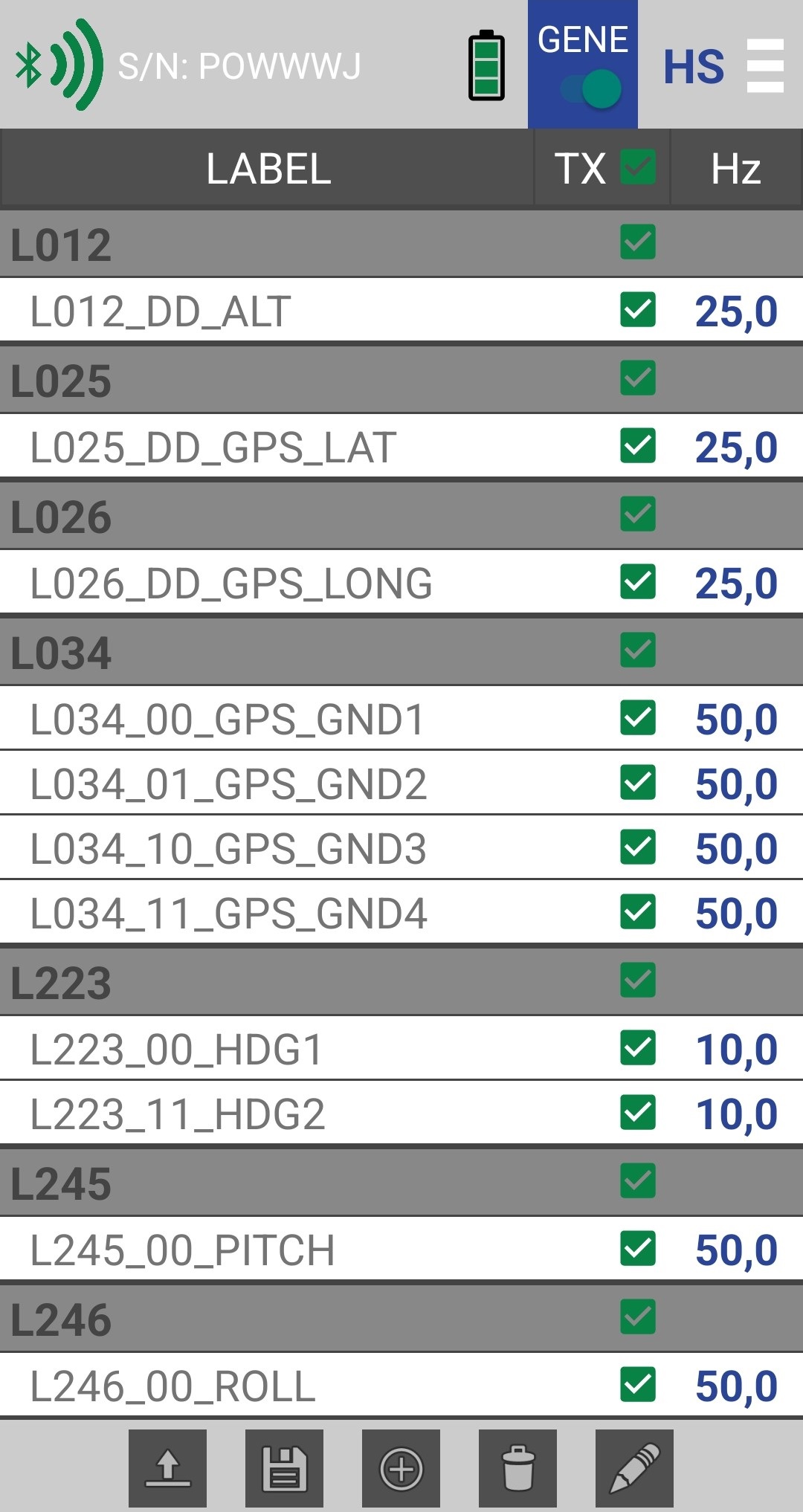

Application AriStim Générateur, page principale
La page principale affiche en temps réel les informations du module (état de connexion, numéro de série, niveau de batterie), la vitesse de ligne ARINC (HS ou LS) peut être modifiée en cliquant sur le bouton LS/HS.

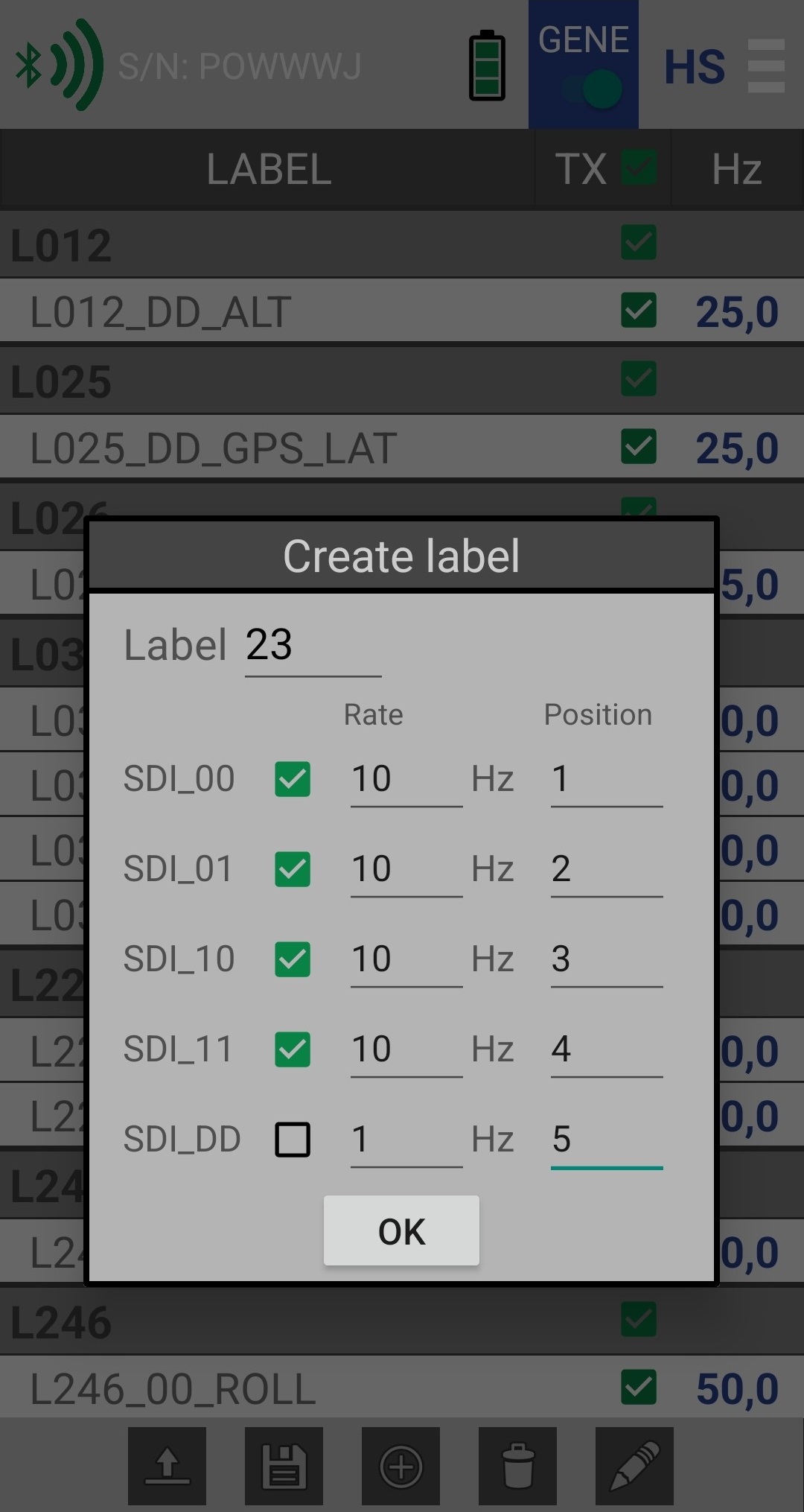

Avec AriStim, générateur ARINC 429, la trame ARINC à générer peut être créée manuellement depuis l’interface utilisateur ou chargée directement depuis un fichier de description (formats txt ou xml). L’ensemble des paramètres de chaque label est modifiable:
- Numéro de label
- SDI et (SDI as DATA)
- Fréquence d’émission (Hz)
- Position du label dans la trame

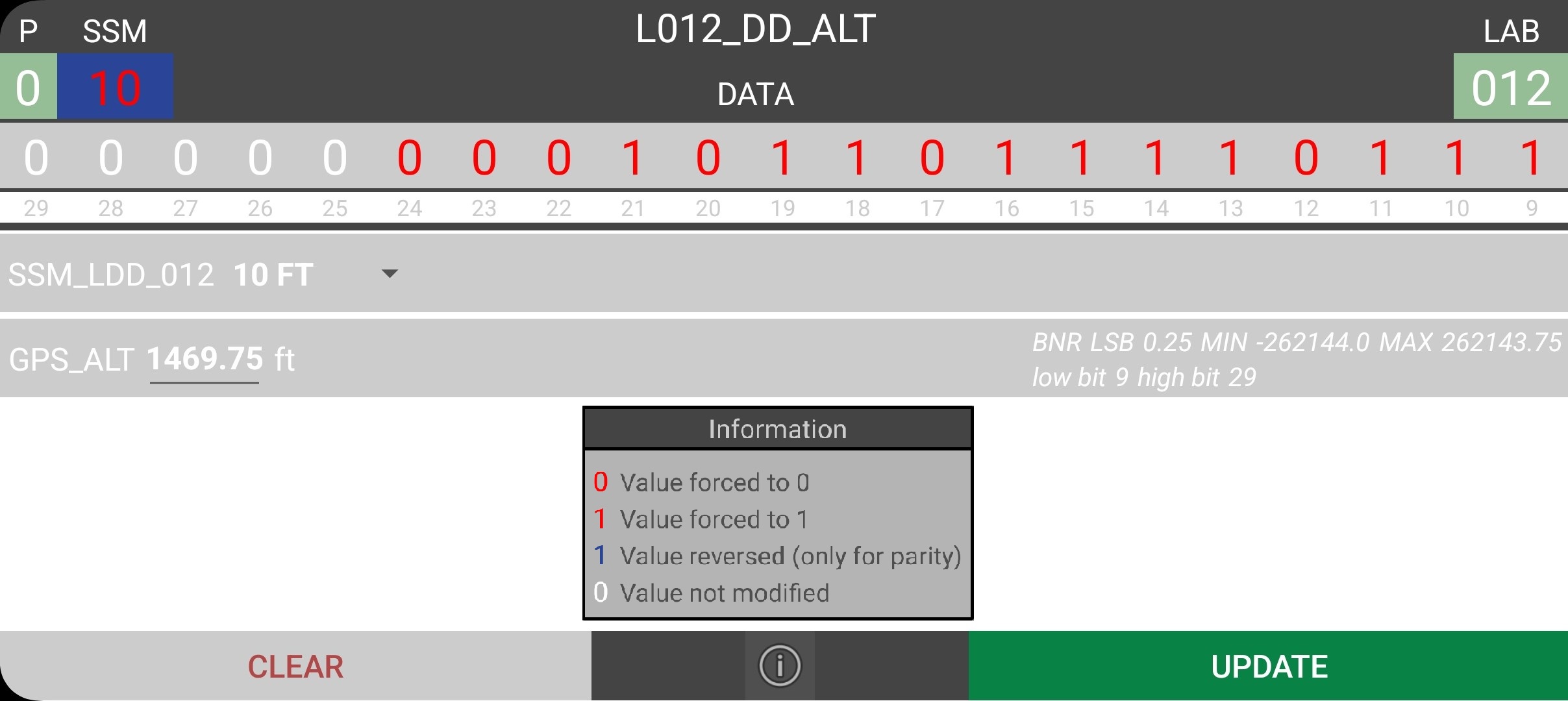

Page génération
Lorsque l’utilisateur a sélectionné un label /SDI depuis la page principale, la page de génération s’affiche. Cette page affiche en temps réel toutes les données du label / SDI au format RAW et engineering, l’utilisateur peut alors modifier chaque donnée en cliquant dans les champs correspondants:
- Forcer la valeur à 0
- Forcer la valeur à 1
- Inverser la valeur (0 -> 1, 1-> 0 en temps réel)
- Ne pas modifier la valeur
La donnée au format engineering correspondante au champ de bits modifié sera alors mise à jour automatiquement.
L’utilisateur peut également modifier directement la valeur engineering dont les informations de LSB, MIN/MAX et positions des bits sont affichées pour tous les champs de données, les bits de données seront alors mis à jour automatiquement.
La puissance de l’outil permet de modifier indépendamment tous les champs du label:
- Numéro de label et SDI (via la page principale)
- Tous les bits de données
- SSM
- Parité (toujours valide, toujours invalide)
Datasheet AriStim
D’autres produits disponibles sur le site Naveol.
Prix et disponibilité
La fonction Génération ARINC 429 est disponible en version d’essai sur AriStim Perturbateur (limitée à quelques heures d’utilisation) et en version complète payante.

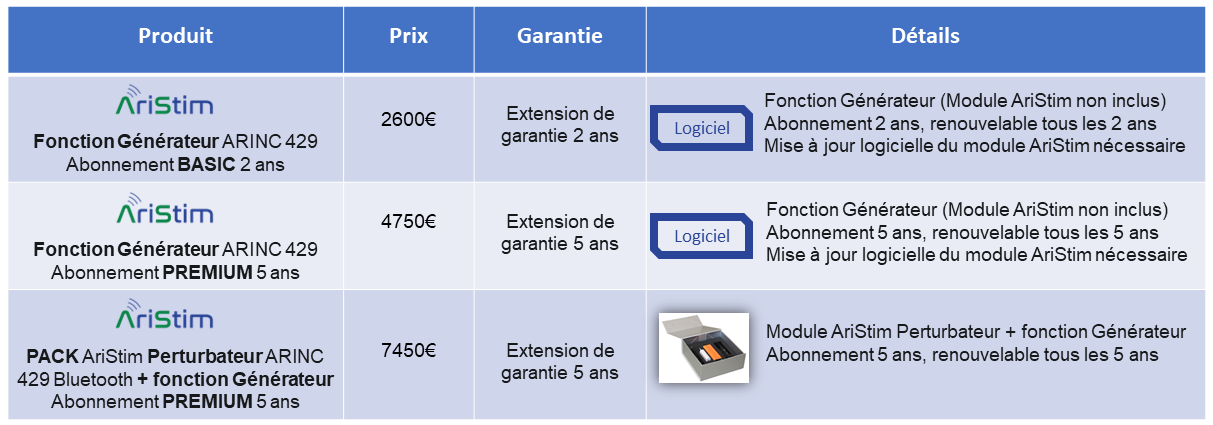

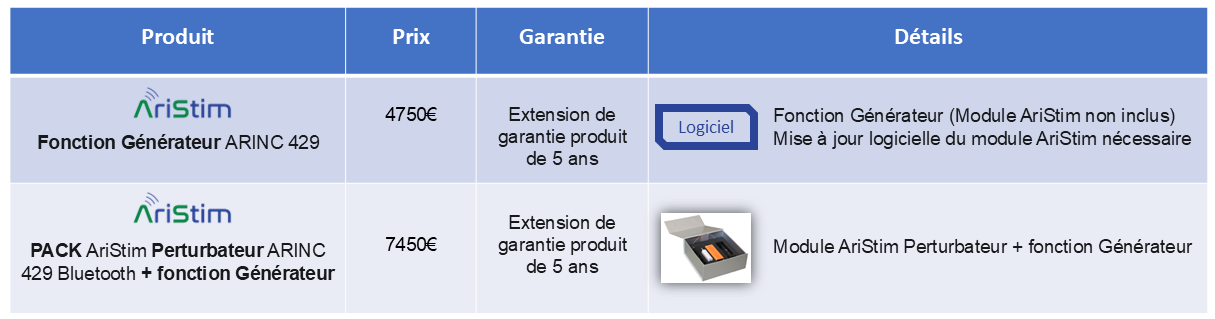

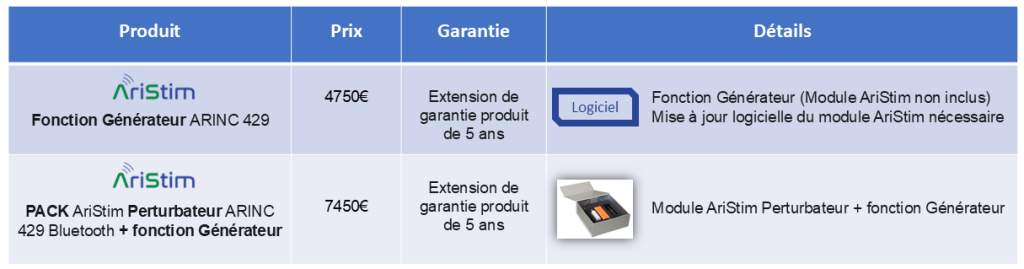

Nous proposons 3 offres:
Contact et renseignements
Vous souhaitez plus de renseignements concernant ce produit, un devis personnalisé, contactez-nous.
Ce produit est conçu et assemblé en France.
Nous maîtrisons l’ensemble de ce produit: design électronique, logiciel embarqué, application mobile afin de vous garantir un support technique compétent et réactif.
